一、主要功能

1）替代電壓互感器櫃，并提供電壓檢測信号。

2）具有過電壓保護功能，能将大氣過電壓和操作過電壓限制到較低的電壓水平，保證了電網及電氣設備的絕緣安全，使因過電壓引起的事故大爲減少。

3）替代消弧線圈，能夠快速消除間歇性弧光接地故障，抑制間歇性弧光接地過電壓，防止事故的進一步擴大，降低線路的事故跳閘率

4）能夠快速有效的限制并消除各種諧振過電壓，防止長時間的諧振過電壓對系統絕緣結構的加速老化，防止諧振過電壓對電網中設置的避雷器以及小感性負載的影響，增加系統運行的安全可靠性，延長系統中設備的使用壽命。

5）能夠迅速準确查找單相接地故障線路，對防止事故的進一步擴大，減輕運行和維護人員的工作量有重要意義。

二、技術參數

1、适用範圍

本裝置可适用于6~35KV電壓等級中性點非有效接地配電網的消弧、消諧過電壓保護及單相接地選線，廣泛用于電力系統的變電所或發電廠以及冶金、礦山、石化等企業的供電系統，對提高系統供電可靠性及安全運行有明顯的效果。

2、工作環境

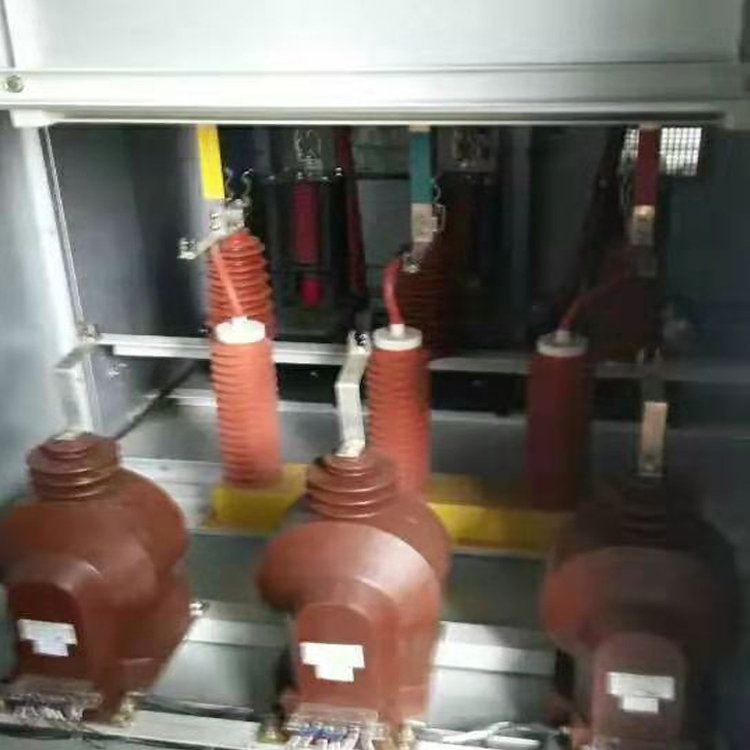

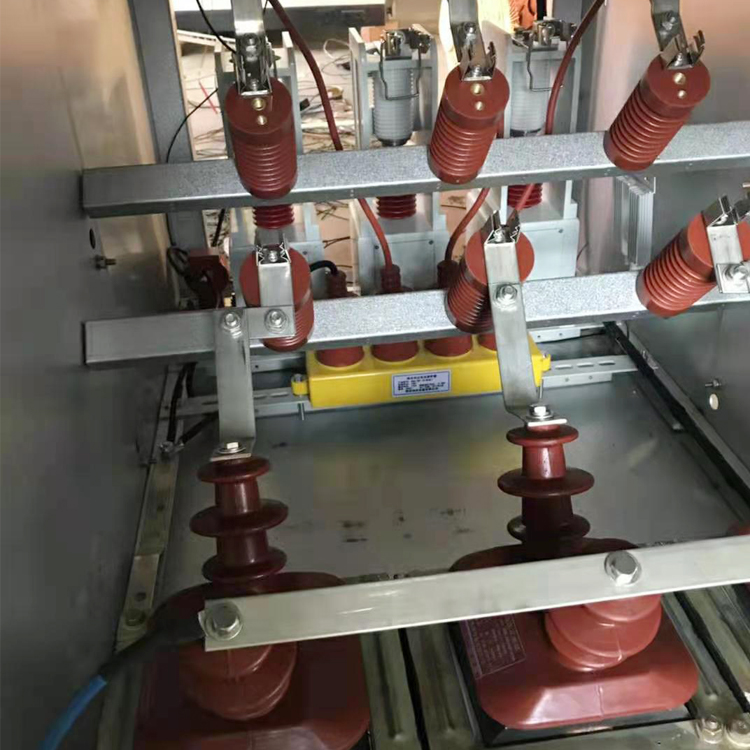

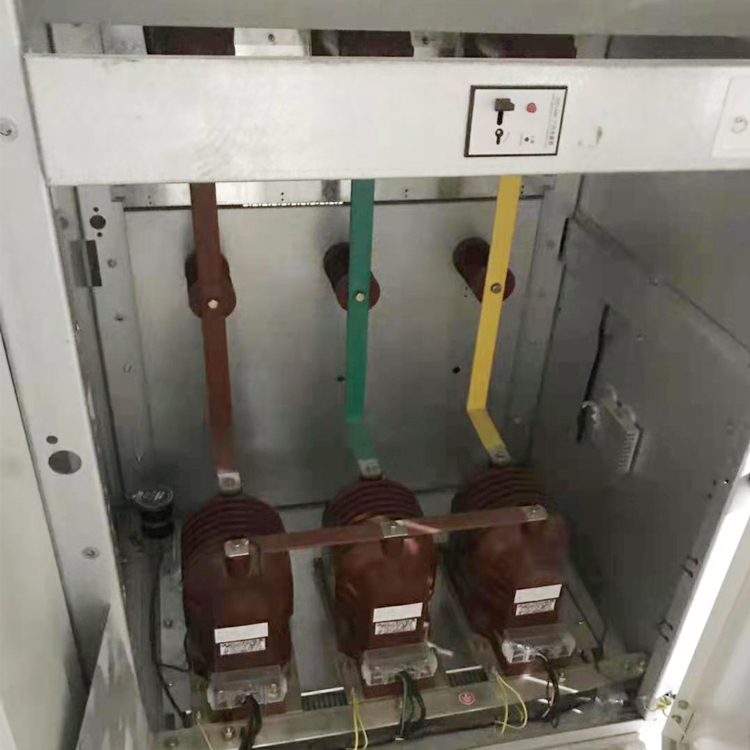

過電壓抑制櫃的所有元件可安裝在開關櫃内，與其他高壓開關櫃組屏在一起，體積小、成本低、安裝方便。其使用環境要求如下：

1）環境溫度：-25℃~+40℃

2）環境溫度：90%(25℃)，50%(40℃)

3）海拔高度：≦2000米

4）無嚴重影響本裝置絕緣性能的污染物及爆炸性介質的場所。

3、性能指标

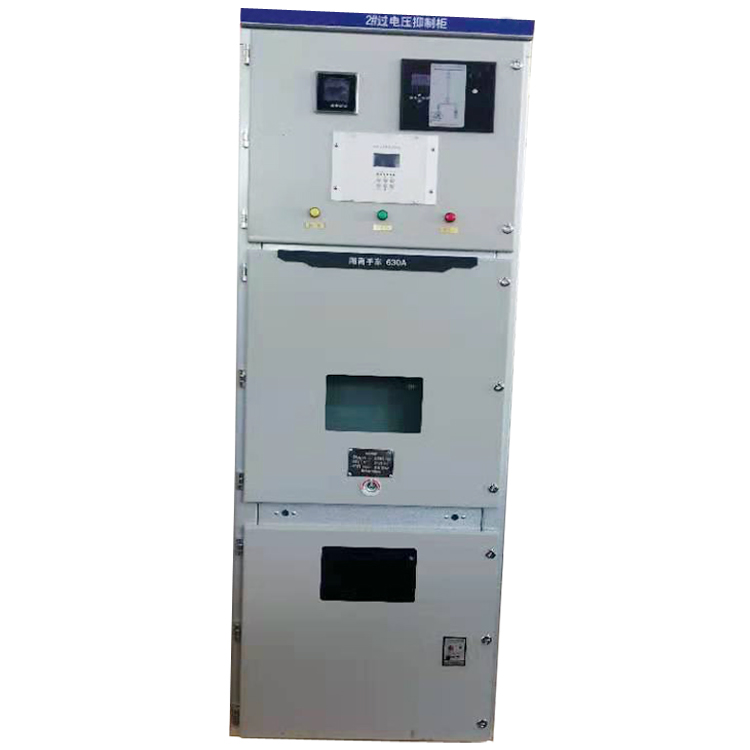

1）過電壓抑制櫃額定參數

額定頻率：50HZ

額定電壓：6KV、10KV、35KV

2）控制器額定參數

工作電壓：交流220V或直流220V

電壓測量精度：0.5%

通訊接口：RS-485

選線響應時間：1S
